Несущая подсистема

Металлическая несущая подсистема - это металлический каркас, который состоит из оцинкованных металлических крепежных элементов (профилей) и кронштейнов. На готовый каркас осуществляется монтаж алюминиевых и стальных панелей.

Преимущества:
  • простой монтаж
  • долговечность – срок службы 50 лет

Несущая подсистема из дерева - это деревянный каркас, который состоит из брусков (50х40, 60х40, 60х30), закреплённых на дюбеля или саморезы. На готовый каркас осуществляется монтаж алюминиевых и стальных панелей.

Преимущества:
  • простой монтаж
  • доступная стоимость
  • легкий вес

Элементы несущего каркаса

Основные варианты крепления каркаса

Навесная фасадная система "АЛПАН"
ВАЖНО! Обязательно устройство в нижней и верхней части стены теплоизолирующих поясов

Выбрать элементы несущего каркаса
в каталоге
Перейти в каталог

Варианты конструкции навесной фасадной системы "АЛПАН"

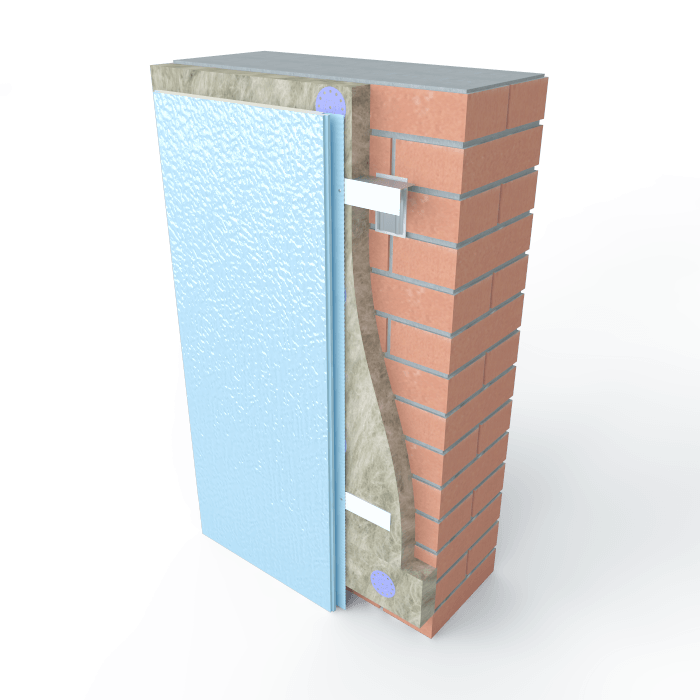

Вариант 1
с воздушным зазором
и дополнительным слоем утепления
Вариант 1
с воздушным зазором
и дополнительным слоем утепления

Данный тип НФС применяется в случаях, когда для эксплуатации здания требуется его значительное утепление (более 70 мм утеплителя). Материал стен – любой.

  • Металлическая подсистема
  • Дополнительный слой утеплителя (толщина в соответствии с расчетом)
  • Алюминиевые или стальные фасадные термопанели "АЛПАН"
Обязательно устройство теплоизолирующих поясов

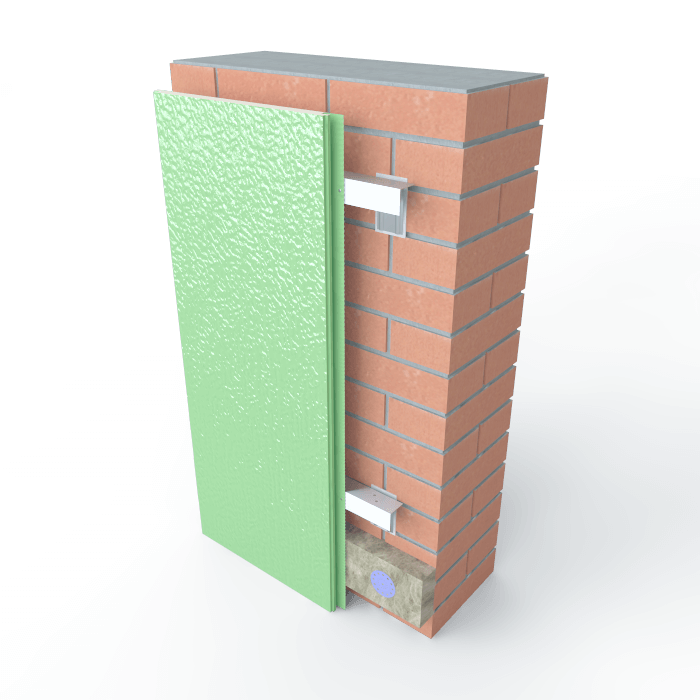

Вариант 2
с воздушным зазором
Вариант 2
с воздушным зазором

Данный тип НФС применяется в случаях, когда для эксплуатации здания требуется не более 70 мм утеплителя. Материал стен – любой.

  • Металлическая или деревянная подсистема
  • Алюминиевые или стальные фасадные термопанели "АЛПАН"
Обязательно устройство теплоизолирующих поясов
Вариант 3
без воздушного зазора
с дополнительным слоем утепления
Вариант 3
без воздушного зазора
с дополнительным слоем утепления

Данный тип НФС применяется в случаях, когда для эксплуатации здания требуется его значительное утепление (более 70 мм утеплителя). Материал стен – кирпич, пено-газобетонные блоки, стены ровной вертикальной поверхностью.

  • Металлическая или деревянная подсистема
  • Дополнительный слой утеплителя (толщина в соответствии с расчетом)
  • Алюминиевые или стальные фасадные термопанели "АЛПАН"
Обязательно устройство теплоизолирующих поясов

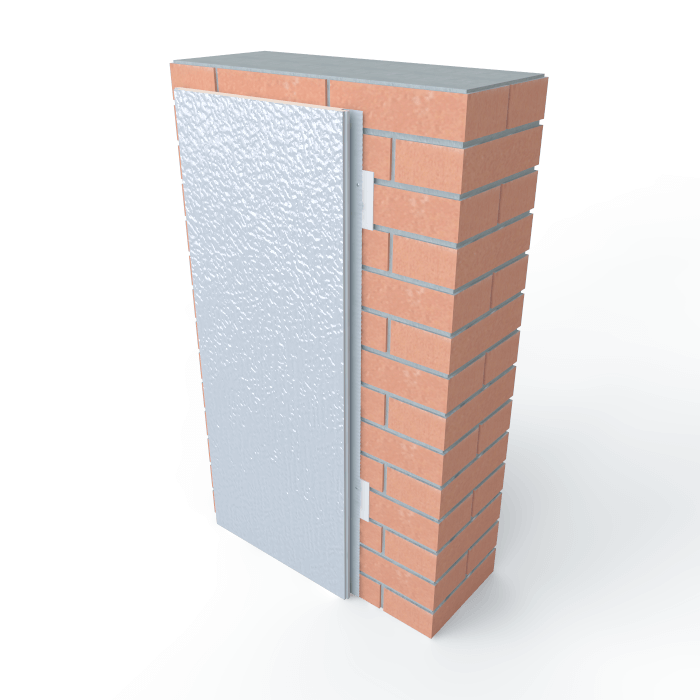

Вариант 4
без воздушного зазора
Вариант 4
без воздушного зазора

Данный тип НФС применяется в случаях, когда для эксплуатации здания требуется не более 70 мм утеплителя. Материал стен – кирпич, пено-газобетонные блоки, стены с ровной вертикальной поверхностью.

  • Алюминиевые или стальные фасадные термопанели "АЛПАН"
